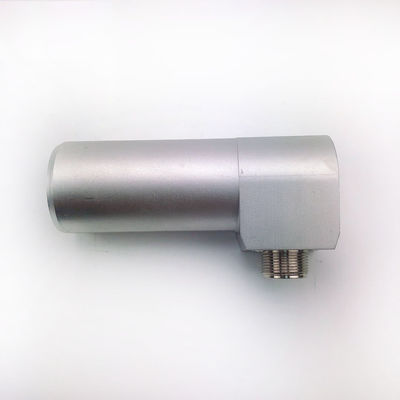

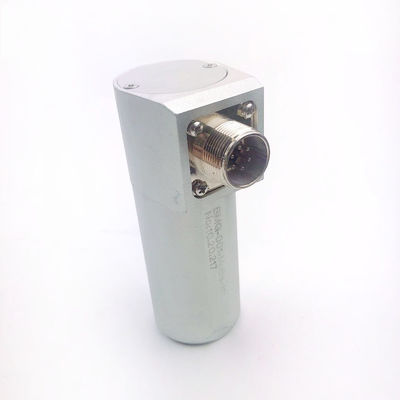

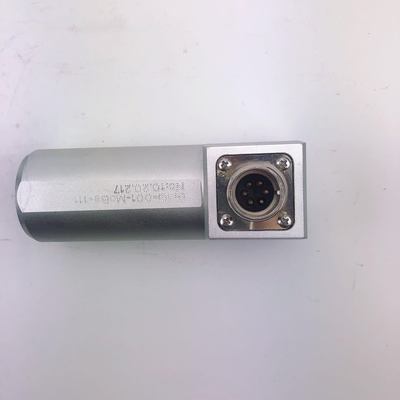

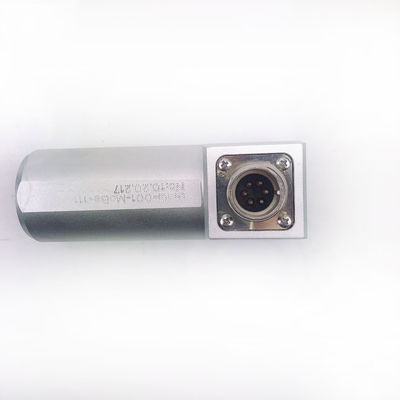

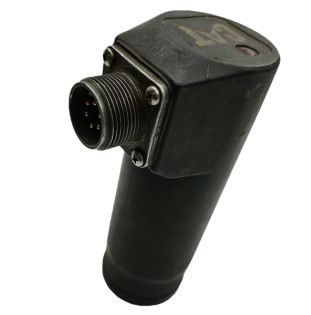

Części zamienne P/N369-4794-00 SENSOR Kontrolator miernika poziomu dla AP655F/AP355 PAVER

1. Przegląd systemu
W układarce asfaltu AP655F system poziomowania materiału reprezentowany przez numer części 369-4794-00 jest bezdotykowym systemem czujników ultradźwiękowych. Jego głównym zadaniem jest automatyczne utrzymywanie stałej wysokości stosu materiału (mieszanki asfaltowej) przed równiarką, co jest kluczowym czynnikiem zapewniającym gładkość i jakość układania.
Funkcja podstawowa: Ciągłe monitorowanie wysokości materiału przed równiarką i wykorzystanie elektronicznego systemu sterowania do automatycznego regulowania prędkości przenośników (podajników) i ślimaków (rozsiewaczy), osiągając sprzężenie zwrotne sterowania typu „zwiększanie podawania materiału, gdy jest go za mało, zmniejszanie podawania, gdy jest go za dużo”.
Cel ostateczny: Zapewnienie ciągłego, jednolitego i stałego dopływu materiału. Zapobiega to wadom układania, takim jak rozrywanie, wgniecenia, nierówności lub segregacja materiału spowodowana wahaniami objętości materiału. Znacząco zmniejsza również obciążenie operatora.

2. Główne komponenty
Chociaż ten konkretny numer części może wskazywać na jeden z tych komponentów, cały system zazwyczaj obejmuje:

• Czujniki ultradźwiękowe: Są to „oczy” systemu. Zazwyczaj jeden jest zamontowany po każdej stronie, nad przednią częścią równiarki, skierowany w dół na stos materiału. Ciągle emitują fale ultradźwiękowe i odbierają echa, obliczając odległość do wierzchu stosu na podstawie różnicy czasu.
• Moduł sterujący / Kontroler: Jest to „mózg” systemu. Odbiera sygnały z czujników ultradźwiękowych i porównuje je z pożądaną wartością wysokości materiału ustawioną przez operatora. Następnie oblicza sygnał sterujący na podstawie wszelkich odchyleń.
• Interfejs operatora: Znajduje się na panelu sterowania w kabinie operatora. Operator używa go do włączania/wyłączania sterowania automatycznego i ustawiania pożądanej wysokości materiału (często wyrażanej jako procent wysokości zasuw materiału, np. ustawionej między 60% a 80%).
• Siłowniki: Są to „ręce i nogi” systemu. Polecenia z modułu sterującego są przesyłane za pośrednictwem obwodów elektrycznych do zaworów proporcjonalnych, które sterują silnikami hydraulicznymi przenośników i ślimaków. Zmieniając prąd, system precyzyjnie reguluje przepływ hydrauliczny, tym samym płynnie zmieniając prędkość podawania i dystrybucji materiału.

3. Jak to działa: Proces

1. Pomiar: Lewe i prawe czujniki ultradźwiękowe stale mierzą odległość do powierzchni materiału.
2. Porównanie: Moduł sterujący porównuje zmierzoną rzeczywistą odległość z ustawioną przez operatora odległością idealną (która reprezentuje idealną wysokość materiału).
3. Obliczenie: Jeśli poziom materiału jest zbyt niski (wartość rzeczywista > wartość zadana), kontroler oblicza potrzebę zwiększenia prędkości podawania. Jeśli poziom jest zbyt wysoki (wartość rzeczywista< wartość zadana), oblicza potrzebę zmniejszenia prędkości podawania.
4. Wykonanie: Moduł sterujący wysyła sygnał elektryczny do zaworów elektrohydraulicznych, regulując prędkość przenośników i ślimaków w celu zmiany szybkości podawania materiału.
5. Sprzężenie zwrotne: Zmiana szybkości podawania powoduje zmianę wysokości materiału. Czujniki wykrywają tę nową zmianę, a cykl się powtarza. Ten ciągły proces sprzężenia zwrotnego utrzymuje dynamiczną równowagę.

4. Kluczowe cechy i zalety

• Pomiar bezdotykowy: Technologia ultradźwiękowa jest niezawodna i bezobsługowa, nie wpływa na nią temperatura, lepkość ani kolor materiału.
• Sterowanie automatyczne: Znacząco zmniejsza obciążenie operatora, pozwalając mu skupić się na kierunku jazdy układarki i ogólnej obsłudze.
• Poprawiona jakość układania: Stały poziom materiału jest najbardziej podstawowym wymogiem zapewniającym gładkość, gęstość i jednolitość nawierzchni.
• Zmniejszone straty materiału i naprężenia mechaniczne: Zapobiega nadmiernemu zużyciu łopat ślimaków i równiarki spowodowanemu przeciążeniami, a także unika przestojów i chłodzenia równiarki z powodu braku materiału.
• Niezależne sterowanie lewe/prawe: Poziomy materiału po lewej i prawej stronie są zazwyczaj wykrywane i sterowane niezależnie, co pozwala systemowi radzić sobie z sytuacjami asymetrycznymi, takimi jak wyczerpanie materiału po jednej stronie.

5. Ważne uwagi

• Kalibracja: Czujniki muszą być prawidłowo zainstalowane i skalibrowane, aby zapewnić dokładność pomiaru.
• Zakłócenia środowiskowe: Ekstremalne warunki pogodowe (np. silny deszcz, gęsta mgła) lub silne turbulencje powietrza (np. silny wiatr) teoretycznie mogą powodować niewielkie zakłócenia sygnałów ultradźwiękowych, chociaż w praktyce wpływ ten jest zazwyczaj minimalny podczas standardowych operacji układania.
• Konserwacja: Utrzymuj sondy czujników w czystości i wolne od zanieczyszczeń, takich jak błoto lub asfalt, aby zapewnić prawidłowe działanie.

Podsumowując, system poziomowania materiału reprezentowany przez numer części 369-4794-00 dla układarki AP655F jest wysoce zintegrowanym, inteligentnym systemem automatycznego sterowania podawaniem ultradźwiękowym. Jest to kluczowy element nowoczesnych, wysokowydajnych układarek, przekształcający tradycyjną „obsługę opartą na doświadczeniu” w „zautomatyzowane sterowanie precyzyjne”. Jest to niezbędny element wyposażenia gwarantujący wysoką jakość prac układania.
